電纜橋架使電纜線路的敷設以及網絡布線變得整齊、美觀、規范，在工程設計中也實現了標準化、系列化和通用化，為美化環境和安全生產提供了新途徑；對技術改造、擴大電纜、維護檢修帶來方便。
設計依據：《電纜橋架》QB/T 1453-2003，《電纜橋架安裝》04D701-3，《鋼制電纜橋架工程技術規程》T/CECS31-2017

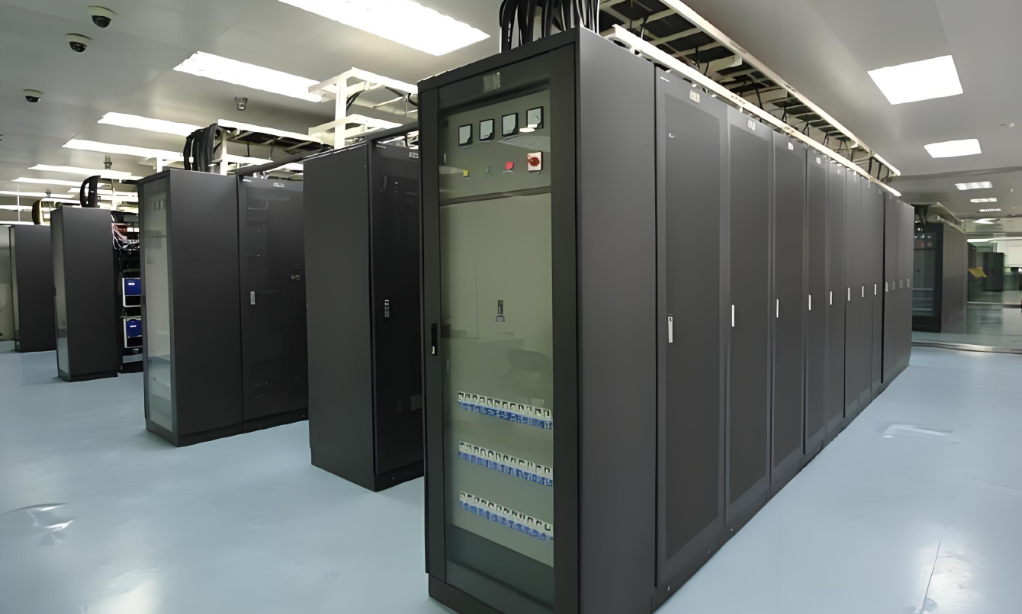

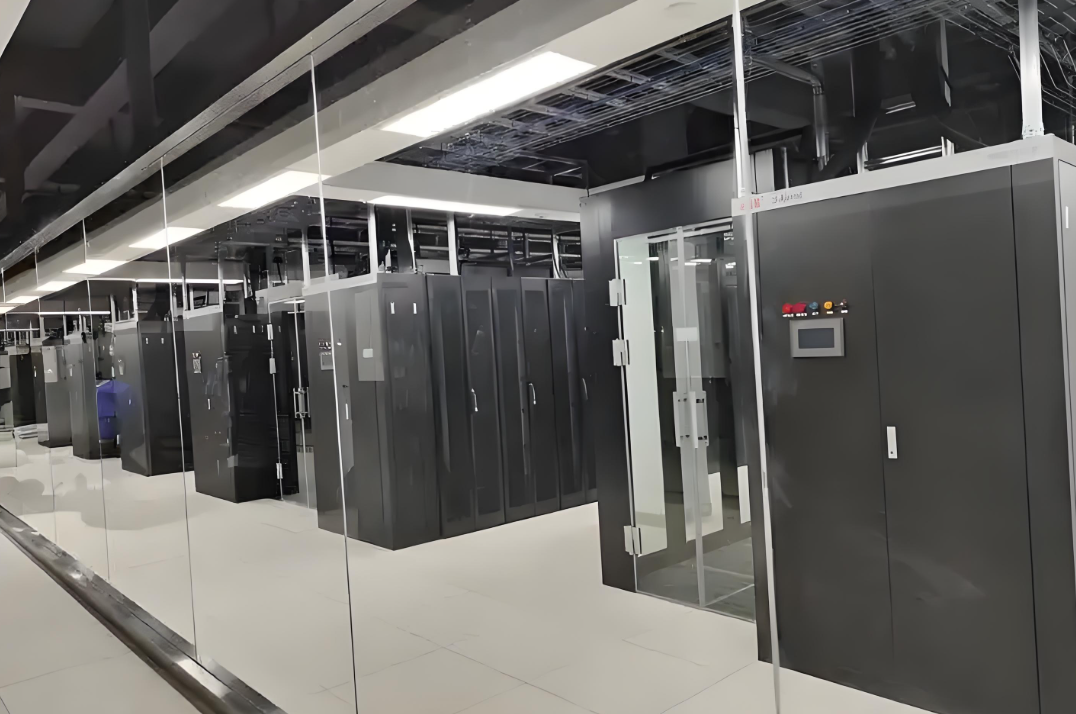

橋架設計與敷設的設計考慮：橋架從弱電豎井引入到控制室，在控制室機房內，應鋪設高架抗靜電地板，并在高架抗靜電地板下安裝金屬線槽，將水平橋架、垂直橋架和配線機柜連接起來。垂直線纜通過垂直橋架貫通整個大樓，垂直橋架的作用是提供弱電豎井內垂直干線的通道。弱電系統垂直橋架，安裝在各層的配線間電纜豎井內，各系統電纜通過橋架在各層引出，進入各層水平主橋架。水平線纜通過各層走廊上方吊頂內的水平橋架進入各個區域。在各區域內，將根據實際情況，使用金屬線槽（吊頂內）、薄壁金屬電線管。
對橋架管線的施工要求：金屬橋架用來安放和引導電纜，并起到機械保護的作用。同時還提供了一個防火、密封、緊固的空間，使線纜可以安全地延伸到目的地，并為今后維護和擴充提供方便。管線施工單位要求必須根據國家標準，確保電纜鋪設的可能性，清除管內毛刺和垃圾，并在管內留有穿線所需的引導鋼絲；為了確保穿線順利，在電線管排放中，施工單位應根據建筑規范在管線分支、連接、轉彎處設過線盒。根據弱電系統布線的施工要求，在管線轉彎處不能拐死角，每根電纜的轉彎半徑要求為其電纜外徑的8-10倍。因此，吊頂內橋架在轉彎或分路處均應設置45度。水平線槽和豎井梯架連接處，及水平線槽和管線各連接處須配以相應規格的分支附件，不能斷接，以保證線路路由的彎曲自如以及線路的安全。若管線長度不夠，需加套管時，應加外套，不能加內套。在個別地方不能通過鐵管時，可用金屬軟管連接，軟管內徑不能小于鐵管內徑，所有橋架在線纜敷設安裝完畢后，全部要求使用鎖扣封閉，以防鼠害。
